KN17耐磨防腐涂料是未來脫硫系統(tǒng)正確選擇
2016-9-7 18:21:45 點擊：
目前脫硫系統(tǒng)運行現(xiàn)狀
由于面前火電廠采用濕法煙氣脫硫環(huán)保技術，造成了煙羽低、污染物擴散能力大大降低很容易形成沉淀，煙囪周邊環(huán)境腐蝕嚴重；處理煙氣溫度高；煙氣介質(zhì)腐蝕性特別強；二氧化硫吸收液固體含量大；煙囪結(jié)構(gòu)內(nèi)壁磨損性強；設備防腐蝕區(qū)域大；施工技術質(zhì)量要求高及防腐蝕失效維修難等。
脫硫系統(tǒng)耐磨防腐材料選擇分析
煙囪內(nèi)煙氣采用濕法脫硫后排煙溫度將會下降到酸露點以下，煙囪積灰平臺、水平煙道、煙囪內(nèi)襯區(qū)域隨時都有凝酸結(jié)露生成可能，造成煙囪內(nèi)襯防腐的金屬材料和耐酸磚及結(jié)構(gòu)膠等內(nèi)襯會不斷受到強烈腐蝕。另外煙氣從水平煙道進入煙囪后，由于氣流速度和構(gòu)件角度發(fā)生急劇變化，極易出現(xiàn)湍流現(xiàn)象，進而造成含塵酸霧、氣流對煙囪內(nèi)襯產(chǎn)生強烈摩擦及沖刷磨蝕。
圖（1）脫硫管道磨損腐蝕修復選擇KN17耐磨防腐涂料施工現(xiàn)場
國內(nèi)煙囪鋼內(nèi)筒一般采用發(fā)泡玻璃磚、玻璃鱗片膠泥或者乙烯基酯玻璃鱗片膠泥及鈦鋼復合板、KN17耐磨防腐涂料三種模式。發(fā)泡玻璃磚由于其密度低、易滲透、耐酸耐腐蝕性差，同時砌磚膠泥抗高溫性差：機組非脫硫運行工況下膠粘劑在150℃左右的溫度下即軟化變形，使得泡沫玻璃磚與膠泥脫離，勢必會造成玻璃磚大面積脫落；泡沫玻璃磚、膠粘劑強度密度不夠，在煙氣高速沖刷中泡沫玻璃磚的耐磨性達不到要求，高速沖刷情況下運行不到一年即造成磚體大面積磨損；玻璃鱗片膠泥或者乙烯基酯玻璃鱗片膠泥及Om涂料在運行一段時間后極易出現(xiàn)開裂，繼而腐蝕鋼體造成脫落；鈦鋼復合板由于其本身優(yōu)異的防腐性能是目前最理想的防腐材料，但一次性投入太高，同時鋼板與鋼板銜接處也容易進入酸液造成煙囪墻體腐蝕，KN17耐磨涂料是一種施工簡單，防腐耐磨性能優(yōu)異的新型耐磨材料。

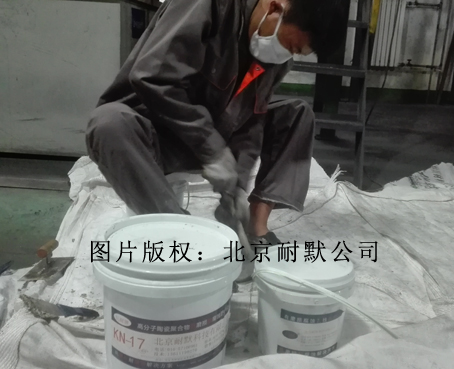

圖（2）KN17耐磨防腐涂料外包裝
北京耐默公司投入大量資金、技術研制了最新的煙囪內(nèi)壁KN17耐磨防腐涂料其使用壽命長達20年以上。該產(chǎn)品可以直接涂覆于煙囪墻體內(nèi)壁，耐溫瞬間可達300°，長期溫度250°，在高溫狀態(tài)下可耐任何濃度的酸，耐堿稍差。高分子陶瓷聚合物由于固化后形成高硬度耐磨層，粉塵不易破壞硬度層，內(nèi)層為隔絕腐蝕層，密封性好不被酸液侵蝕，表面耐磨層可以承受劇烈沖刷而不脫落。使用KN17耐磨防腐涂料將是脫硫系統(tǒng)防腐耐磨未來幾十年的主要發(fā)展方向，是其它材料不可比擬的。
圖（3）北京耐默公司KN17耐磨防腐涂料生產(chǎn)車間，歡迎來廠參觀考察
一：前言
這是我公司在普通防腐涂料的基礎上加以改性研制生產(chǎn)的高科技產(chǎn)品。它是以高分子為主要成膜基料，加入特種納米陶瓷等經(jīng)先進工藝制備而成的可以常溫固化、并高溫狀態(tài)及其它復雜腐蝕環(huán)境下耐強酸強堿的復合物陶瓷防腐耐磨涂料。
二：適用范圍
KN17耐磨防腐涂料由于具有耐高溫、耐油、耐高真空及耐酸堿、耐各種化學藥品的特點，適用于現(xiàn)代航空、導彈、火箭、宇宙航行、艦艇、原子能等尖端技術及汽車、造船、化學、電訊、儀器、機械、化工廠、煉油廠、油井鉆臺等各種領域；還可用于腐蝕性極強的而且有一定溫度的貯槽管道、泵和閥門、風扇、排氣管道、煙囪、臺面地板、墻壁等；也可用作各種材質(zhì)的保護層和各種纖維織物、玻璃布的涂層；特別適用于脫硫塔、煙囪、化學儲罐等高溫惡劣環(huán)境的內(nèi)防腐，以及汽車發(fā)動機的密封墊圈等。
三：主要特點
3.1優(yōu)異的耐溫性能：可在300℃以下長期工作，在250℃以下長期工作。耐低溫性能比較好，在-40攝氏度時仍具有一定的彈性。
3.2超強的耐腐蝕性能。高固含彈性KN17耐磨防腐涂料具有優(yōu)良的化學穩(wěn)定性，能夠長期在高溫狀態(tài)下耐強酸、強堿、強溶解、鹽、石油產(chǎn)品、烴類等腐蝕介質(zhì)。涂層的附著力強，抗干濕交替性好，對基體（鋼鐵、水泥、木料）附著力好，具有良好的耐磨、抗沖擊性能，彈性好。
3.3特別的耐老化性能：對化學腐蝕介質(zhì)、日光、臭氧和輻射具有十分穩(wěn)定的性能。陶瓷涂層長期經(jīng)受日光曝曬不老化,是一種長效長壽命涂層(長達10~20年之久)。
3.4涂裝工藝簡單。高固含彈性KN17耐磨防腐涂料可以常溫固化，不受場地、環(huán)境溫度等的限制，涂裝工藝十分簡單。
3.4簡化工藝成本低：高固含彈性KN17耐磨防腐涂料用于煙囪、脫硫塔內(nèi)壁防腐時不再需要貼耐酸磚，直接涂覆在水泥或鋼結(jié)構(gòu)表面，能有效防止耐酸磚的脫落。
四：技術參數(shù)
| KN17耐磨防腐涂料技術數(shù)據(jù) | |||
| 組合成分 | 雙組份，耐磨防腐涂料主料A和固化劑B | ||
| 增強材料 | 陶瓷顆粒的混合物 ，耐滑動嚴重磨損 | ||
| 密度 | 2.5×10 3 kg/m3 |
155磅/立方英尺 | |
| 粘接強度 | (ASTM D 4541) | 238.9 kg/cm2 (23.5 MPa) | 3,400 psi |
| 抗壓強度 | (ASTM C 579) | 620 kg/cm2 | 8,800 psi |
| 抗拉強度 | (ASTM C 307) | 250 kg/cm2 (20.7 MPa) | 3,500 psi |
| 抗彎強度 | (ASTM C 580) | 370 kg/cm2 (37.9 MPa) | 5,200 psi |
| 抗沖擊性 | (ASTM D 2794) | 6.8 N-m | 60 in-lb. |
| 邵氏硬度 | (ASTM D 2240) | 85 | |
| 在21°C 涂抹厚度為6mm時的流掛性 | 無流掛 | ||
| 最高溫度（根據(jù)環(huán)境） | 潮濕環(huán)境 干燥環(huán)境 |
95°C 205°C |
203°F 400°F |
| 保質(zhì)期（容器不開封） | 2年（在室溫10°C-32°C干燥環(huán)境中儲存，密閉封裝 ） |
||
五：施工要求
5.1、將被涂物表面處理干凈，表面無油脂、銹蝕，達到涂裝規(guī)定要求即可。

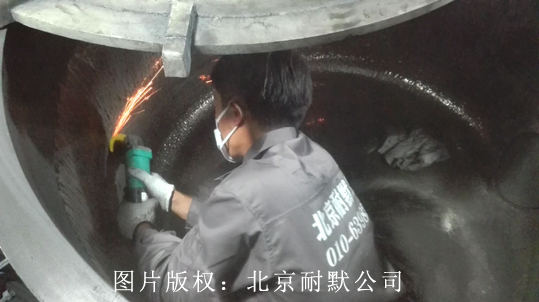

圖（4）采用角磨機粗糙化處理
5.2、將KN17耐磨防腐涂料按主料：固化劑=4:1的比例調(diào)勻即可使用，并在2小時內(nèi)用完，現(xiàn)配現(xiàn)用，切忌將配好固化劑的涂料倒入原桶中。
六：包裝儲存
6.1包裝：塑料桶密封包裝，每桶凈重5kg或者20公斤，每桶稀釋劑凈重15kg。
6.2貯存和運輸：屬易燃品，貯存于遠離火源的通風陰涼干燥處。切記碰撞。
6.3有效貯存期：在遵守貯運條件下，自生產(chǎn)之日起，有效貯存期為12個月，如超過保質(zhì)期后經(jīng)工藝試驗合格仍可使用。
七：衛(wèi)生與安全
7.1施工場所應提供足夠的通風，避免吸收溶劑揮發(fā)氣體和漆霧，皮膚與五官不得接觸本品，以防中毒，如接觸應用大量水清洗，再用適宜的洗滌劑或肥皂和水清洗并酌情就醫(yī)。
7.2施工現(xiàn)場應采取可靠的安全防范措施，禁止一切火星、明火，嚴禁吸煙。
7.3操作人員必須配專用手套等進行操作，以免污染產(chǎn)品表面。
- 上一篇：防腐耐磨涂料應用領域 2016/9/10
- 下一篇：浮選機葉輪與槽底的距離對選礦效率及磨損的影響 2013/12/10
